Štandardné tlakové nádoby - vzdušníky, veterníky, expanzné nádoby

Štandardné tlakové nádoby sa vyrábajú z uhlíkovej ocele a sú opatrené základným náterom.

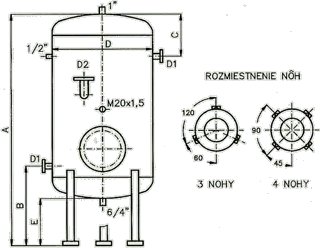

VSV - tlaková nádoba stojatá

Používa sa ako vzdušník s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa; 1,6 MPa, s teplotou média do 110°C.

Objem v (l)	A	B	C	D	E	D1	D2	počet nôh	Hmotnosť m (kg)
Objem v (l)	A	B	C	D	E	D1	D2	počet nôh	PN6	PN10	PN16
1000	2380	590	440	800	150	50	40	3	260	300	355
1600	2530	690	490	1000	200	50	40	3	420	525	675
2500	2630	740	540	1200	200	80	40	3	630	745	920
4000	2980	790	590	1400	200	80	40	3	880	1030	1295
6300	3580	840	640	1600	200	100	65	3	1275	1535	1940
10000	3800	950	750	2000	200	100	65	4	1945	2325	3125

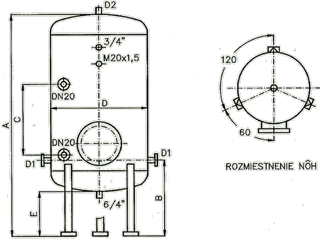

VSO - tlaková nádoba stojatá

Možnosť použitia ako veterník (vyrovnávacia nádoba na vodu vo vodárenských sytémoch), s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa; 1,6 MPa s teplotou média do 110°C.

Objem v (l)	A	B	C	D	E	D1	D2	Hmotnosť m (kg)
Objem v (l)	A	B	C	D	E	D1	D2	PN6	PN10	PN16
630	1630	490	790	800	150	6⁄4″	3⁄4″	180	200	265
1000	2380	540	1300	800	150	6⁄4″	3⁄4″	238	273	355
1600	2530	690	1300	1000	200	40	6⁄4″	420	505	695
2500	2630	740	1300	1200	200	50	6⁄4″	620	715	940
4000	2980	790	1300	1400	200	65	6⁄4″	865	1000	1290
6300	3580	840	1300	1600	200	80	6⁄4″	1270	1495	1940

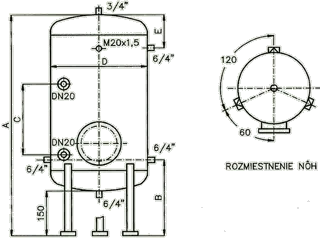

VS - tlaková nádoba stojatá

Možnosť použitia ako vzdušník, expanzná nádoba alebo veterník (vyrovnávacia nádoba na vodu vo vodárenských sytémoch), s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa; 1,6 MPa s teplotou média do 200°C.

Objem v (l)	A	B	C	D	E	Hmotnosť m (kg)
Objem v (l)	A	B	C	D	E	PN6	PN10	PN16
250	1280	420	530	600	290	113	113	141
400	1655	420	570	600	290	136	136	173
630	1630	470	790	800	340	197	216	286

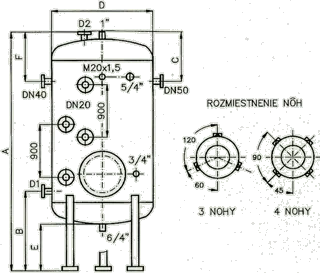

VSE - tlaková nádoba stojatá

Používa sa ako expanzná nádoba vo vykurovacích systémoch s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa; 1,6 MPa, s teplotou média do 200°C.

Objem v (l)	A	B	C	D	E	F	D1	D2	počet nôh	Hmotnosť m (kg)
Objem v (l)	A	B	C	D	E	F	D1	D2	počet nôh	PN6	PN10	PN16
1000	2480	590	740	800	150	540	80	40	3	238	237	386
1600	2630	690	790	1000	200	590	100	40	3	425	530	690
2500	2730	740	840	1200	200	640	125	40	3	730	745	910
4000	3080	790	890	1400	200	690	150	65	3	885	1030	1330
6300	3680	840	940	1600	200	740	150	65	3	1280	1515	2115
10000	3900	950	1050	2000	200	850	150	65	4	1930	2430	3320
16000	5650	950	1050	2000	200	850	200	65	4	2670	3420	4725

VL - tlaková nádoba leľatá

Objem v (l)	A	B	C	D	E	D1	Hmotnosť m (kg)
Objem v (l)	A	B	C	D	E	D1	PN6	PN10	PN16
250	1480	280	400	500	400	5⁄4″	100	100	110
400	1625	290	460	600	410	6⁄4″	125	125	160
630	1600	340	570	800	460	6⁄4″	180	200	270

VLV - tlaková nádoba ležatá

Používa sa ako vzdušník s maximálnym pracovným pretlakom 0,6 MPa; 1,0 MPa; 1,6 MPa s teplotou média do 110°C.

Objem v (l)	A	B	C	D	D1	D2	Hmotnosť m (kg)
Objem v (l)	A	B	C	D	D1	D2	PN6	PN10	PN16
1000	2350	440	560	800	50	40	245	285	340
1600	2475	490	635	1000	50	40	400	505	655
2500	2575	540	685	1200	80	40	595	710	885
4000	2925	590	735	1400	100	65	845	990	1255
6300	3525	640	785	1600	100	65	1230	1490	1895
10000	3745	690	895	2000	100	65	1845	2225	3025

Štandardné tlakové nádoby sa vyrábajú z uhlíkovej ocele a sú opatrené základným náterom.

Na požiadanie zákazníka dodávame:

nádoby s konečnou povrchovou úpravou
štandardné nádoby zhotovené z antikoru
nádoby s vývodmi podµa požiadavky
príslušenstvo
